??設備功能

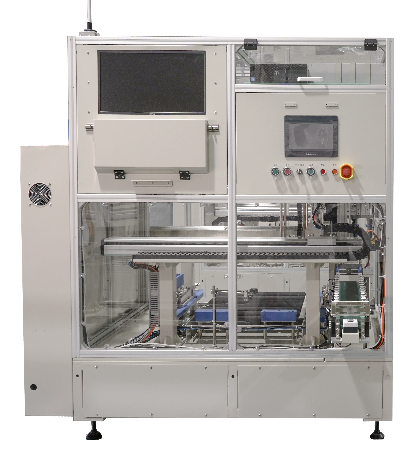

DCIR測試設備主要由自動上料機構、電池掃碼機構、電池直流內阻測試機構組成，可自動完成電池托盤掃碼、直流內阻測試，并自動存儲測試數據與上傳MES系統。
??性能參數
名稱
性能參數
設備尺寸
1500*1000*2500mm
電壓測試范圍及精度
0- 5V/±0.05%FS
電壓顯示分辨率
0.1mV
電流測試范圍及精度
0.5-500A /±0.01%FS
電流顯示分辨率
0.1mA
溫度測試范圍及精度
0-125℃ /±1℃
測試方式及通道
單托盤測試/72通道
測試及響應時間
測試時間20s，響應時間：≤20ms
??技術特性
兼容適應，具備一定的兼容適應能力，上下料配備安全防護裝置，保證電池托盤安全上下料。
自動對接，設備設置傳輸裝置，托盤進出機構部時和輸送線主線實現自動對接。
主動測試，托盤運轉到指定位置定位后，采用模組控制探針板，再由氣缸控制探針板向下運動，實現探針壓接電池。
探針防護，探針板上有接觸探針、溫度探針，控制探針板向下運動實現探針與電池接觸，在氣源缺失等非正常狀態下，探針和電池保持松弛狀態。
